型号：MAC-G320型

概述：

MAC-G320结晶器自动加渣系统是武汉中飞扬测控工程有限公司研发的结晶器自动加渣新一代产品，该系统根据不同钢种、拉速、振动等工艺参数，通过智能软件分析计算出准确的加渣量，发出信号控制加渣过程和加渣量，根据结晶器内钢水流动性和保护渣的延展性，设计合适喷嘴和推进器。系统设定完成后不需人工干预，完全替代人工添加保护渣的全过程操作，实现加渣自动化。

系统特点:

1.系统根据自动加保护渣工艺要求，自动控制加渣过程加渣量及加渣时间，保持保护渣的物理状态，不使其破碎。

2.用户根据实际需要，匹配不同参数，从而改变送渣时间长短及渣量大小，以适合于不同断面、不同拉速的使用。

3.引入拉速信号，根据拉速可自动调节加渣量的大小，能及时、均匀的加渣，提高钢坯的质量，降低劳动强度。

4.通过PLC控制时间，不需要人工干预，调节非常方便。具有手动、自动；就地、远传多种控制模式。

5.系统性能可靠，结构简单，可适应粉末及颗粒状等各种保护渣。

6.具有专门的防堵喷嘴和反吹设计，克服管路塞现象。

7.可操作性强，维护简单方便，维修成本低。

8.能保持结晶器中渣层的均匀分布。

系统组成：

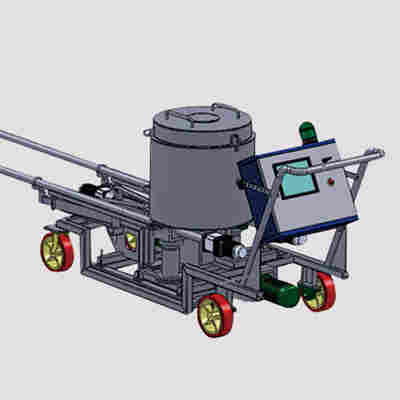

系统由给料小车、给料筒、摆臂及给料电机、摆臂传动装置、PLC及控制设备组成。
1.给料小车是加渣机设备本体的支撑和行走设备，加渣机的基本设备均安装在给料小车上，同时，小车可方便的使加渣机行走到工作位或停放位。

2.给料筒是保护渣盛放的装置，保护渣预先盛放在给料筒中，经由给料器均匀的输出。给料筒设有料位高低限报警接点。

3.摆臂和给料电机形成给料和输送装置，保护渣经由电机控制的螺旋给料器，均匀的传输到摆臂前端的布料口，对结晶器布料。

4.PLC及控制设备对加渣机的加渣速度、运行方式、控制模式进行调节和控制，实现多种控制模式和控制速率。

5.摆臂传动装置根据不同结晶器的尺寸，控制住摆臂往复运动，使渣料均匀的布置到结晶器内。

技术参数：

结晶器宽度：500-2000mm

结晶器厚度：100-500mm

型式：螺旋输送式结晶器加渣机

加热方式：搅拌电加热

布置位置：浇注平台上（自带轮子可移动）

加入能力：0.5～7.5L/min，连续可调给料管

保护渣储料罐：～125 L，带料位检测及报警

控制方式：就地/远程控制自动/手动模式

保护渣类型：颗粒渣或粉状渣

加渣方式：螺旋摆动加渣

拉速连锁：有

结晶器尺寸设置：有

信号传输：DP/工业以太网
